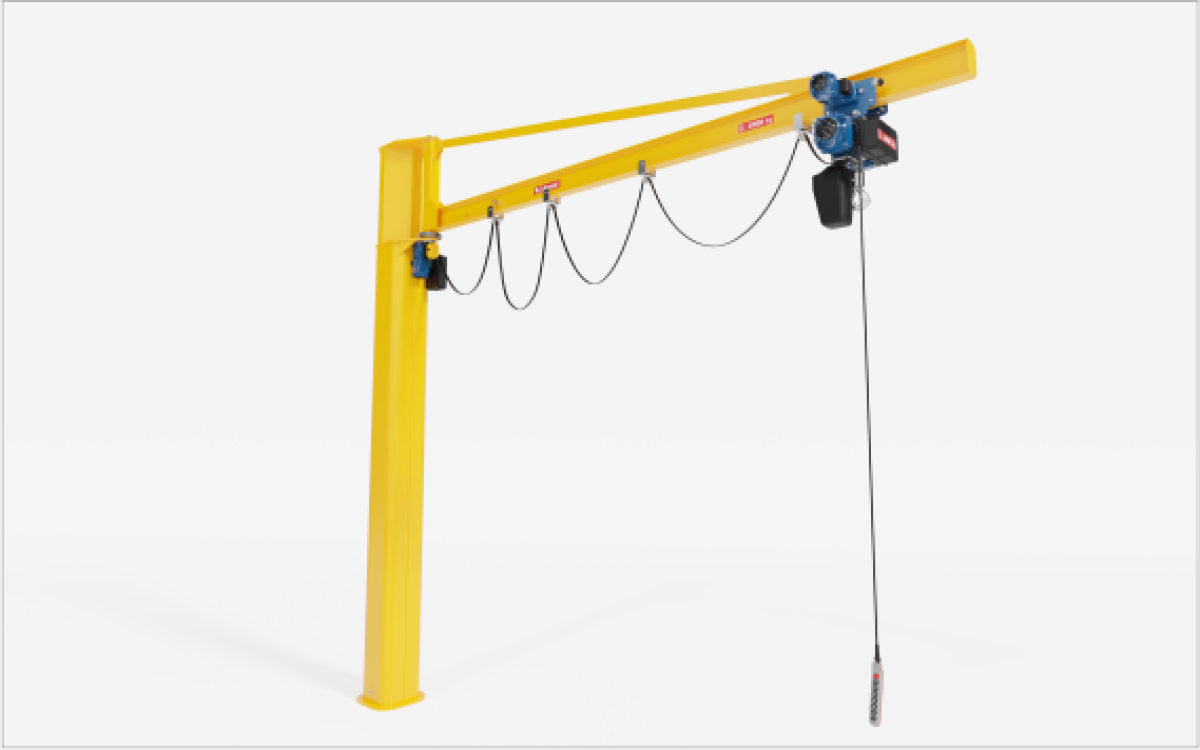

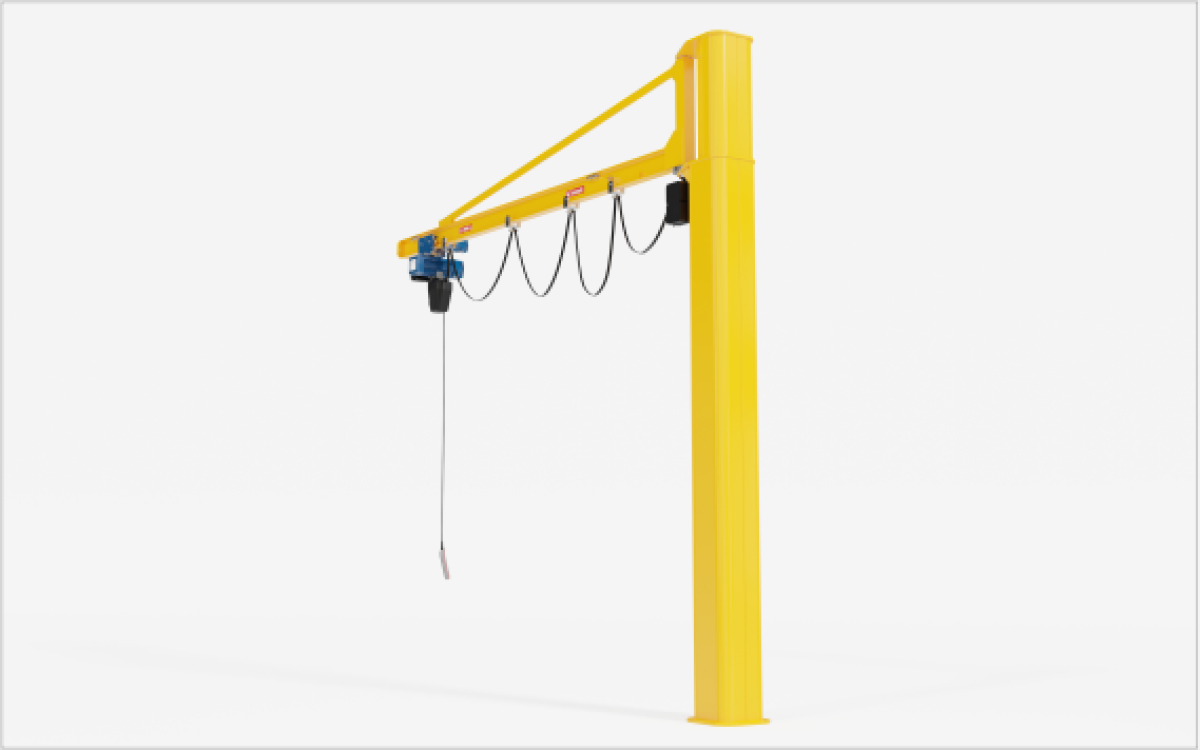

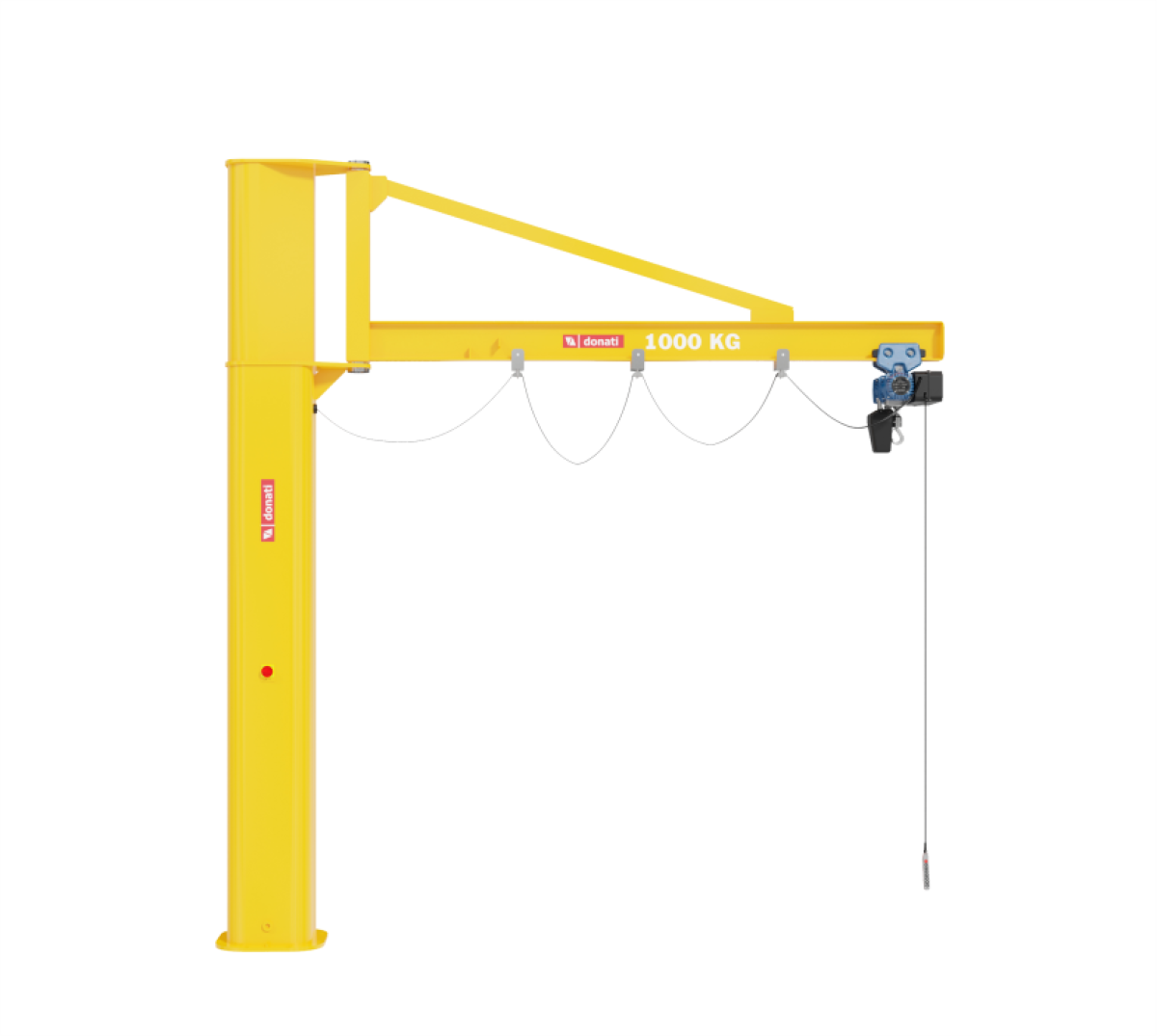

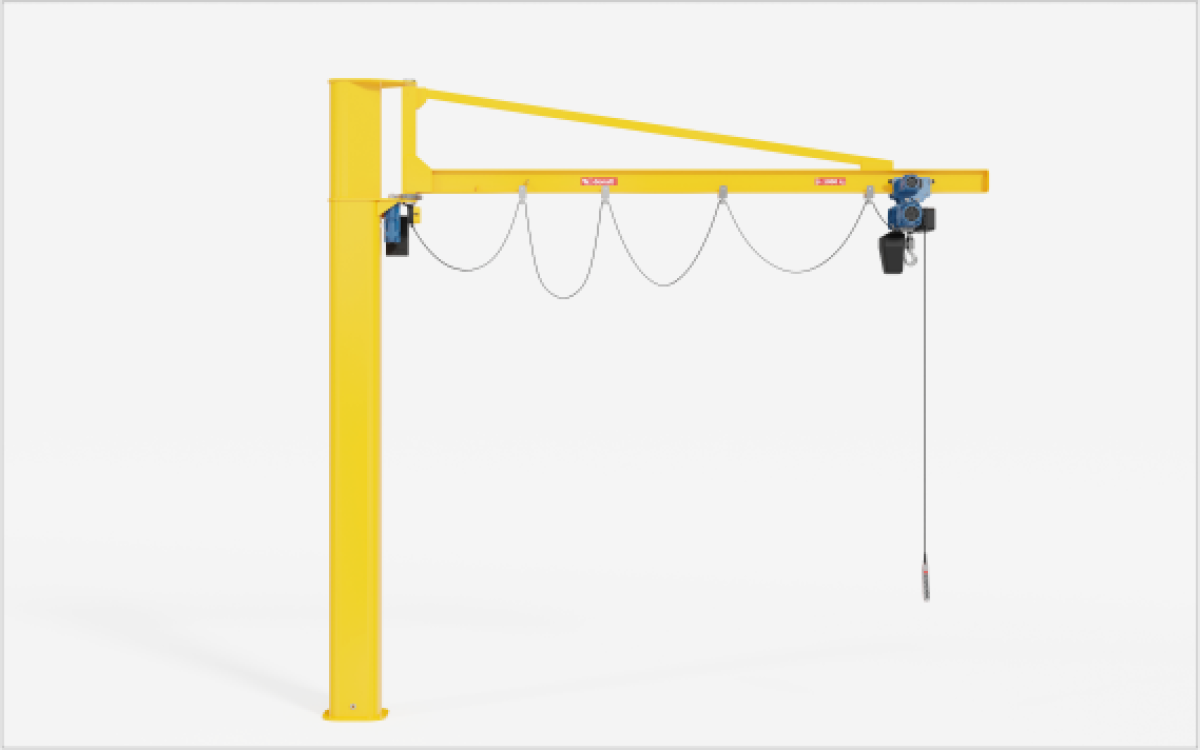

Oszlopos forgódaru GBA-H
0,125 t - 2 t | kézi gémmozgatás
-

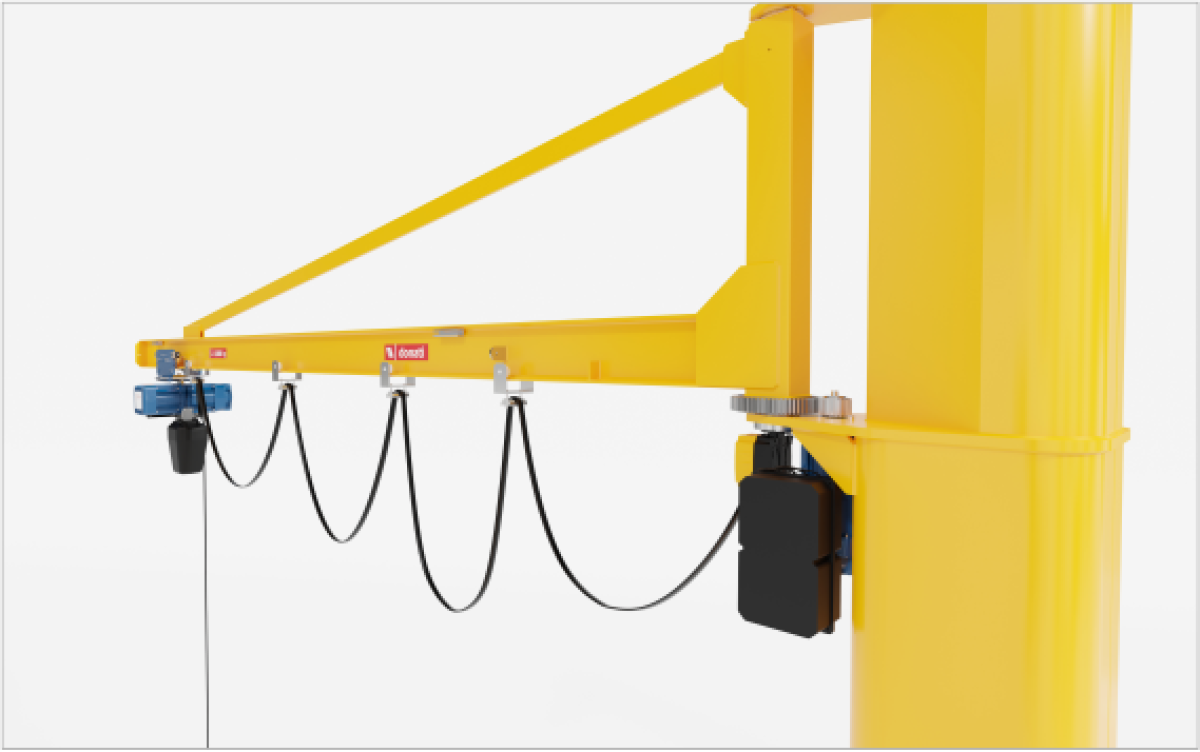

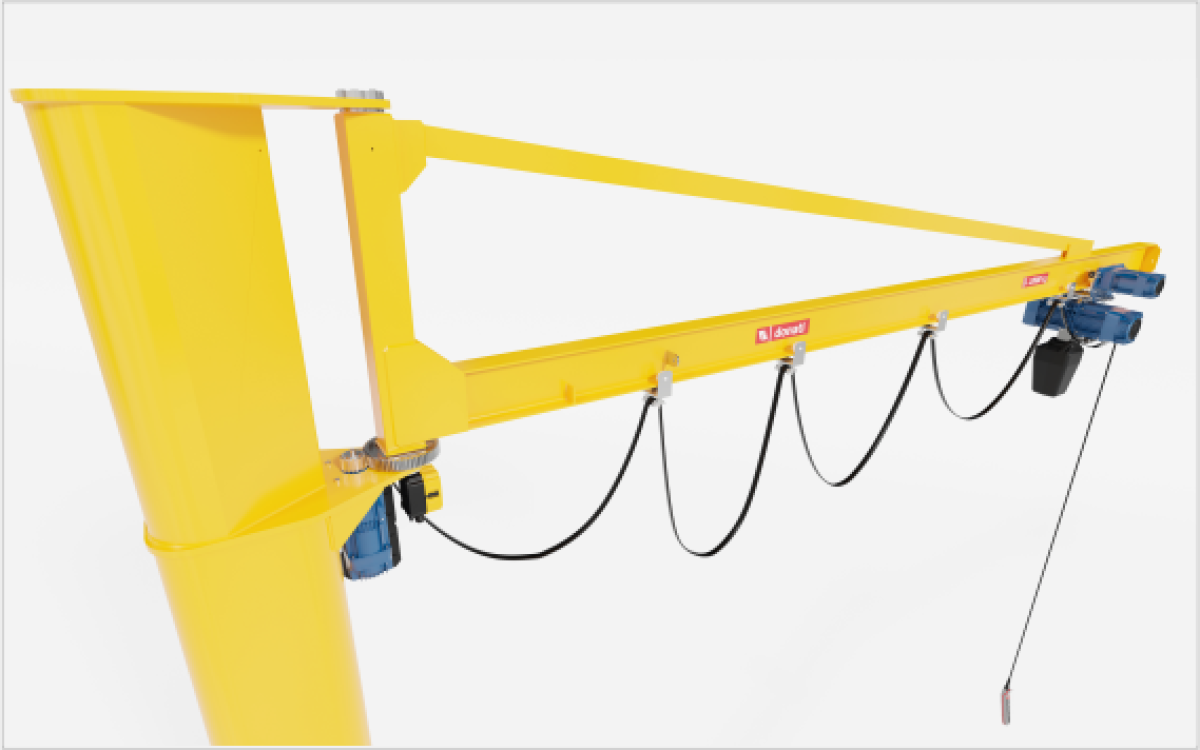

Felülmerevített kialakítás 300º -ban elforgatható, IPE szelvényes kézi mozgatású gémmel
-
63 - 2000 kg teherbírás, 4 - 8 m gémhossz
-
A haladómű a gém alsó övlemezén gürdül
-

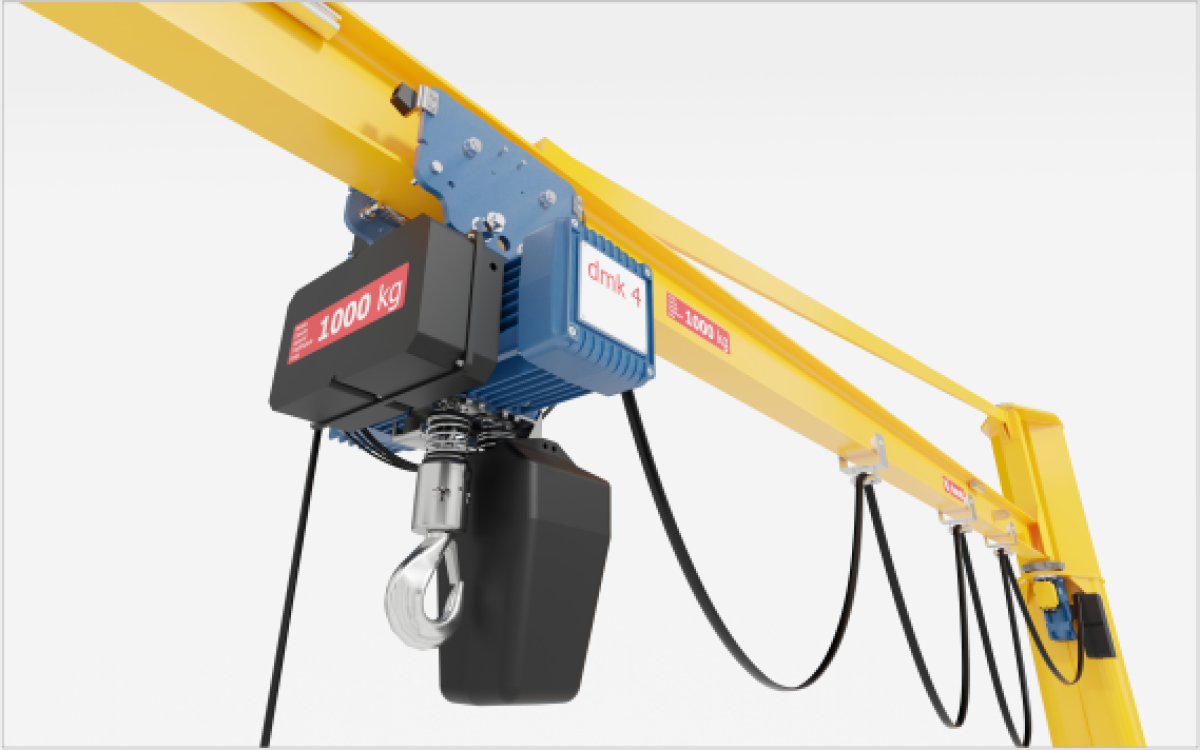

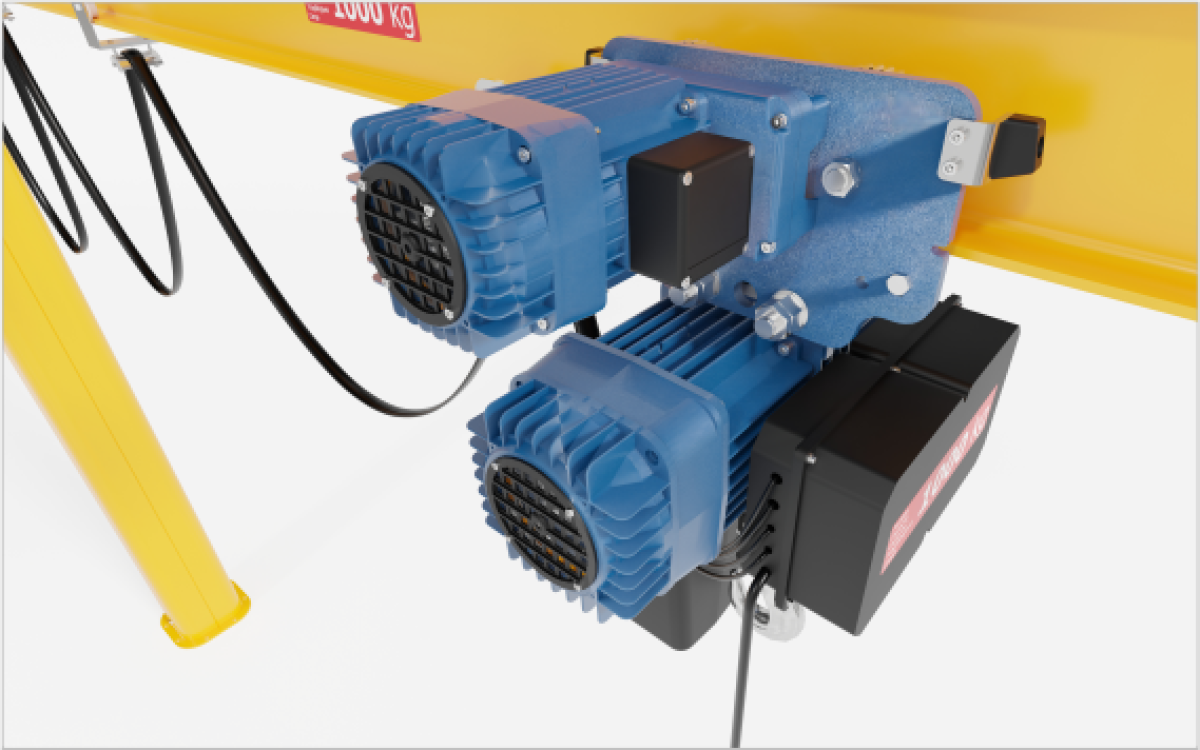

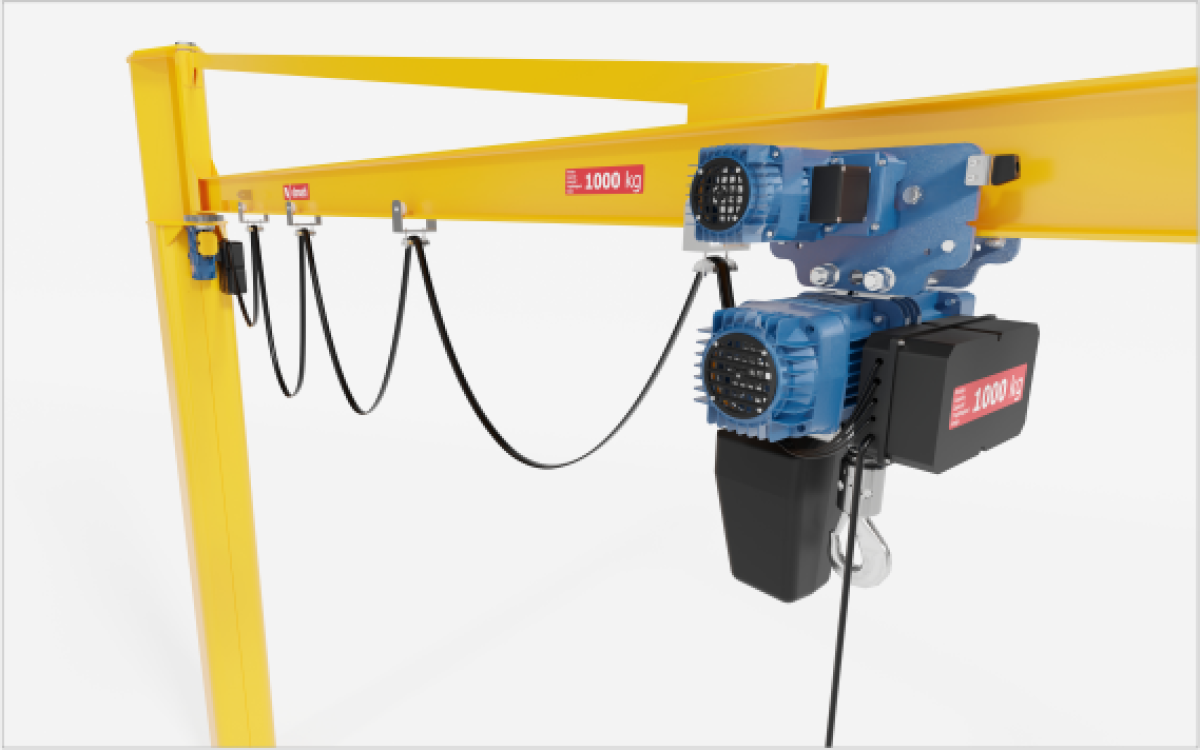

Szerelhető kézi vagy elektromos maghajtású haladóművel és láncos emelővel
-
Opciók: kiépített áramellátó rendszer | növelt ellenállóképességű kültéri festés | duplakaros változat 260º+260º -os forgathatósággal | növelhető oszlopmagasság
*H = az oszlopos daru elérhető egyéb standard oszlopmagassággal is 0,5 méteres kiosztásokkal a maximális méretig (H max.)

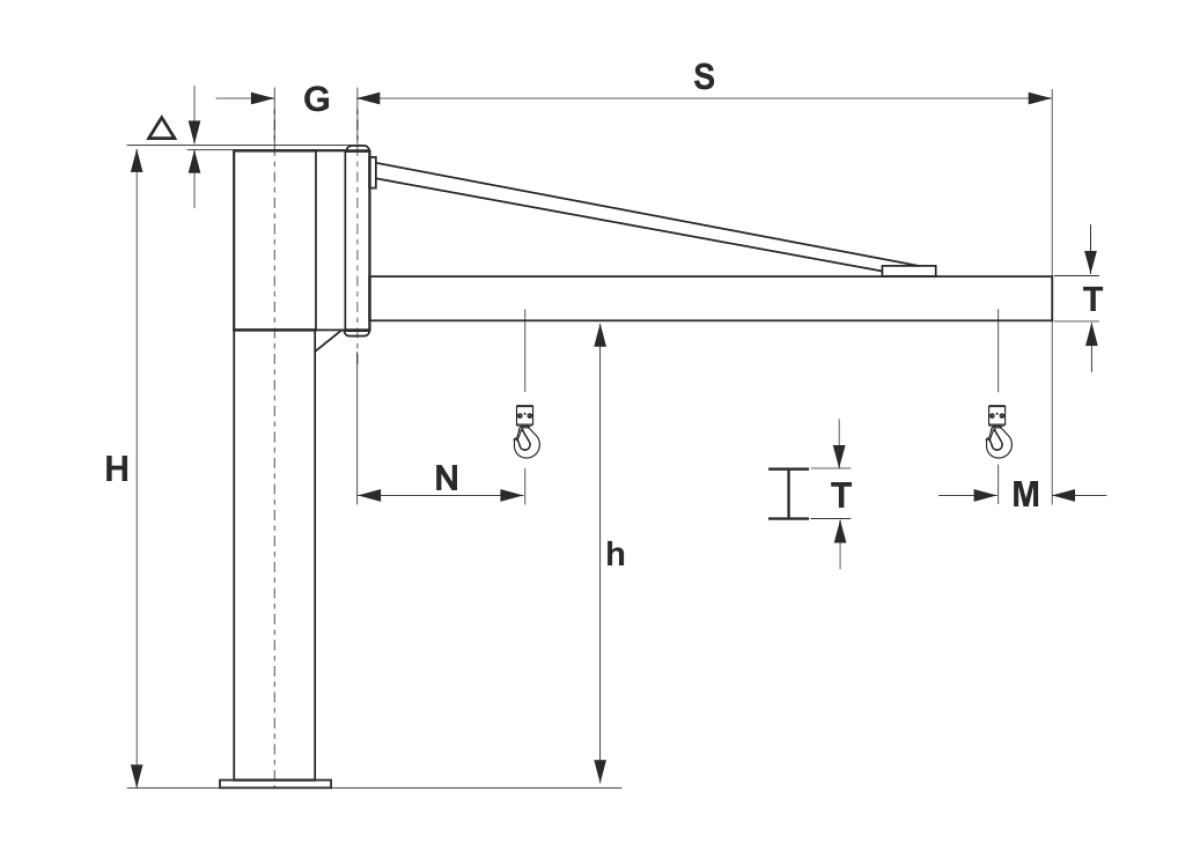

Méretsorozat és teherbírás
| Cikkszám |
teherbírás (t) |
gémhossz S (m) |
H* (mm) |
H max (m) |
h (mm) |
G (mm) |
M (mm) |
N (mm) |
T (mm) |
Δ (mm) |
saját tömeg (kg) |
oszlop (kg/+m) |
|
| H35T44 |
0.25 |
4 |
3.5 |
5.5 |
2738 |
323 |
190 |
780 |
160 |
17 |
247 |
35 |
|
| H35T54 |
0.25 |
5 |
3.5 |
5.5 |
2738 |
323 |
190 |
840 |
160 |
17 |
266 |
35 |
|
| H35U64 |
0.25 |
6 |
3.5 |
5.5 |
2738 |
386 |
190 |
950 |
200 |
17 |
374 |
43.5 |
|
| H35U74 |
0.25 |
7 |
3.5 |
5.5 |
2738 |
386 |
190 |
1010 |
200 |
17 |
400 |
43.5 |
|
| H40V84 |
0.25 |
8 |
4 |
6 |
2980 |
443 |
190 |
1140 |
200 |
20 |
620 |
64 |
|
| H35U45 |
0.5 |
4 |
3.5 |
5.5 |
2738 |
386 |
190 |
830 |
200 |
17 |
323 |
43.5 |
|
| H35U55 |
0.5 |
5 |
3.5 |
5.5 |
2738 |
386 |
190 |
890 |
200 |
17 |
349 |
43.5 |
|
| H40V65 |
0.5 |
6 |
4 |
6 |
2980 |
443 |
190 |
1020 |
200 |
20 |
559 |
64 |
|
| H40V75 |
0.5 |
7 |
4 |
6 |
2980 |
443 |
190 |
1080 |
200 |
20 |
590 |
64 |
|
| H40Z85 |
0.5 |
8 |
4 |
6 |
2980 |
513 |
190 |
1240 |
240 |
20 |
771 |
75.2 |
|
| H40V47 |
1 |
4 |
4 |
6 |
2980 |
443 |
190 |
900 |
200 |
20 |
497 |
64 |
|
| H40V57 |
1 |
5 |
4 |
6 |
2980 |
443 |
190 |
960 |
200 |
20 |
528 |
64 |
|
| H40Z67 |
1 |
6 |
4 |
6 |
2980 |
513 |
190 |
1120 |
240 |
20 |
694 |
75.2 |
|
| H40Z77 |
1 |
7 |
4 |
6 |
2980 |
513 |
190 |
1180 |
240 |
20 |
733 |
75.2 |
|
| Z40Z87 |
1 |
8 |
4 |
6 |
2980 |
513 |
190 |
1180 |
152 |
20 |
812 |
75.2 |
|
| H40Z68 |
1.6 |
6 |
4 |
6 |
2980 |
513 |
210 |
1140 |
240 |
20 |
694 |
75.2 |
|
| H40Z49 |
2 |
4 |
4 |
6 |
2980 |
513 |
210 |
1020 |
240 |
20 |
615 |
75.2 |
|
| H40Z59 |
2 |
5 |
4 |
6 |
2980 |
513 |
210 |
1080 |
240 |
20 |
654 |
75.2 |
|
